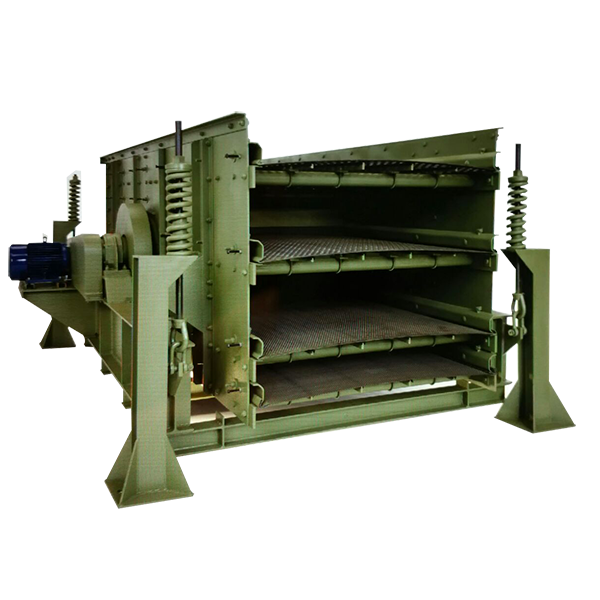

IMISA 1922 - SW Vagli Vibranti a Eccentrico

VANTAGGI DEI VAGLI AD ALBERO ECCENTRICO RISPETTO AI VAGLI TRADIZIONALI

Costanza ed uniformità delle vibrazioni su ogni superficie;

Minore inclinazione di lavoro;

Maggiore rendimento;

Minore rischio d'intasamento;

Minore rumorosità;

Nessun arresto in caso di sovraccarico.

CASSA VAGLIANTE

Costruzione originale IMISA senza saldature e con traverse di collegamento in tubi torniti di forte spessore (eccetto modello "SW.5").

TELAIO DI BASE

In profilati d'acciaio di alta rigidità e robustezza, aperto sul lato di scarico.

PIANI VAGLIANTI

Da 2 a 4 con superfici in lamiera forata, in reti di filo armonico o in altri materiali (sintetici, antintasanti, gomma, ecc).
Apertura da 500 micron a 80 mm

SOSPENSIONE

Completa su quattro cavalletti collegati al telaio di base con giunti a snodo integrale registrabili ed ammortizzatori atti a ridurre fenomeni di risonanza ed a consentire un accurato livellamento sia longitudinale che trasversale del vaglio.

MECCANISMO DI COMANDO

Ad eccentricità diretta, rinchiuso in una cartuccia sfilabile in blocco (per i modelli di maggiori dimensioni) per semplificare gli interventi di manutenzione straordinaria.

ALBERO ECCENTRICO

In acciaio al Cr-Ni-Mo, rettificato.

CUSCINETTI

Quattro (una coppia nei supporti di cassa ed una coppia nei supporti telaio), di tipo speciale per macchine vibranti, lubrificati a grasso ed efficacemente protetti contro infiltrazioni di polvere ed umidità.

MOLLE CASSA

In gomma speciale a bassissima isteresi che consentono avviamenti dolci, maggiore silenziosità e migliore autosvuotamento.

ACCESSORI A RICHIESTA

Testata scarichi;

Tramoggia inferiore;

Dispositivo di lavaggio a doccia (max. su 2 piani);

Dispositivo anticolmante “SFERENET” (max.su 2 piani);

Giunto idrodinamico (di serie sui modelli maggiori);

Lubrificazione automatica.

DOWNLOAD PDF

Per maggiori informazioni o per chiedere il pdf del prodotto scrivere all'indirizzo email info@imisa1922.com
